Большой гимбал 3DOF разрабатывался и производился в помощь кинопроизводству для съёмок с имитацией полёта или другого движения больших декораций (космический аппарат, пассажирский самолёт, вертолёт, квартира, судно и пр.). Он самый большой гимбал из нашего ассортимента. Большой гимбал 3DOF позволяет разместить декорацию площадью до 60 кв. м. и весом до 6-ти тонн. Он способен двигать платформу в трёх степенях свободы: вертикальный подъём-опускание, наклон налево-направо и наклон вперёд-назад. Также есть Большой гимбл с поворотной платформой
Большой гимбл 3DOF
Характеристики Большого гимбла 3DOF
| Высота до платформы в нижнем положении, мм. |
1200 |
| Высота до платформы в рабочем положении, мм. |
1480 |
| Высота до платформы в верхнем положении, мм. |
1760 |
| Ширина гимбла по верхней платформе*, мм. |
не более 5000 |
| Длина гимбла по верхней платформе*, мм. |
не более 12000 |
| Габарит гимбла по ширине, мм. |
не более 6000 |
| Габарит гимбла по длине, мм. |
не более 8500 |
| Максимальный угол наклона по Х от горизонта, градусов |
не менее 4.3 |
| Максимальный угол наклона по У от горизонта, градусов |
не менее 9 |
| Максимальная нагрузка, кг. |
6000 |
| Рекомендуемая нагрузка не более, кг. |
4000 |
| Максимальная площадь декорации на гимбле, кв.м. |
90 |
|
Рекомендуемая площадь декорации на гимбле не более, кв.м. |
60 |
| Розетка для подключения гимбла |
63А красная |
| Цена аренды от 1 до 7 дней за весь прокат**, р. |
700000 |
| Предоплата аренды от 1 до 7 дней за весь прокат***, р. |
560000 |
| Цена аренды от 8 до 14 дней за весь прокат**, р. |
1100000 |
| Предоплата аренды от 8 до 14 дней за весь прокат***, р. |
880000 |
| Цена обслуживания в смену 8 часов, р. |
40000 |
| Цена часа переработки, р. |
8000 |
* Рама Большого гимбла 3DOF, верхняя платформа и страховочные кубы изготавливаются под габариты декорации и задачу. В стоимость аренды гимбла не входят.
** В стоимость включена аренда Большого гимбла 3DOF, доставка до места съёмки, монтаж, тест-приёмка, демонтаж после съёмки и доставка на базу. Обслуживание Большого гимбла 3DOF в съёмочный период, включая прелайт, тесты, репетиции оплачивается отдельно из расчёта 40 т.р. в смену 8 часов и переработка в час 8 т.р.
*** Резерв оборудования на оговорённые даты осуществляется только после предоплаты. Предоплата выплачивается не позднее 7-ми рабочих дней до даты монтажа гимбла.
Монтаж Большого гимбла 3DOF

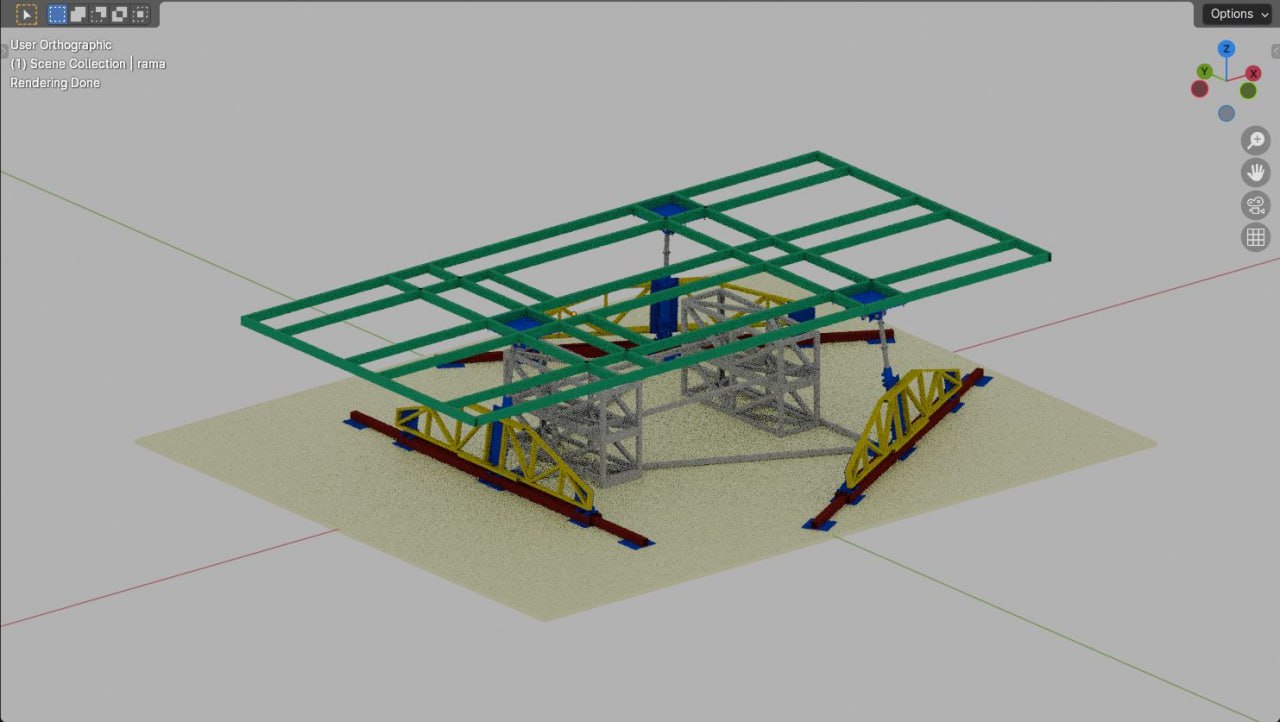

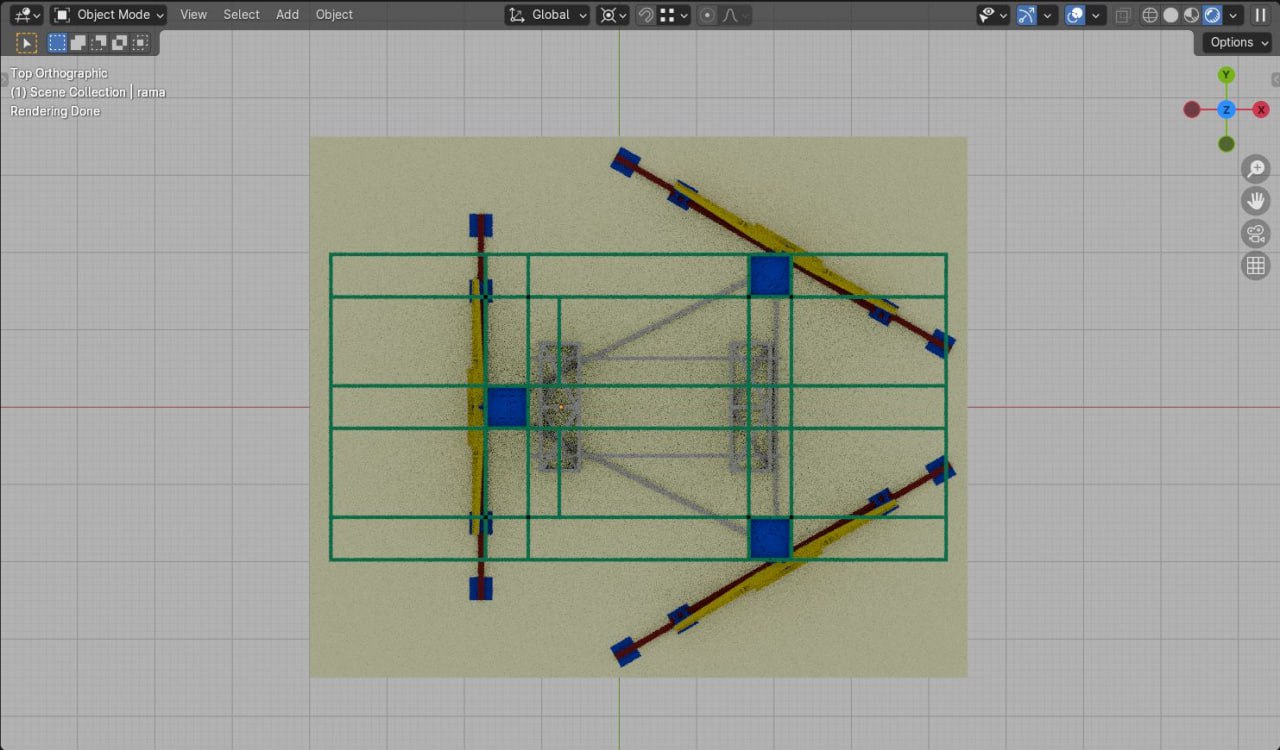

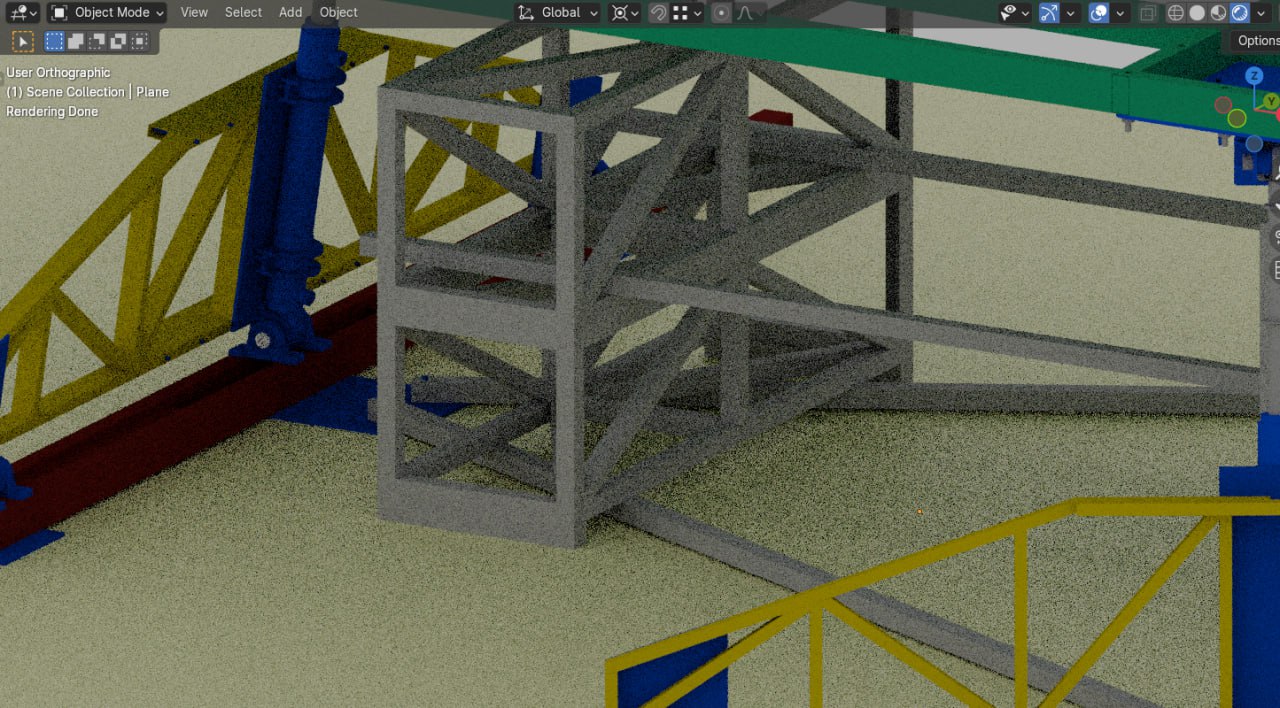

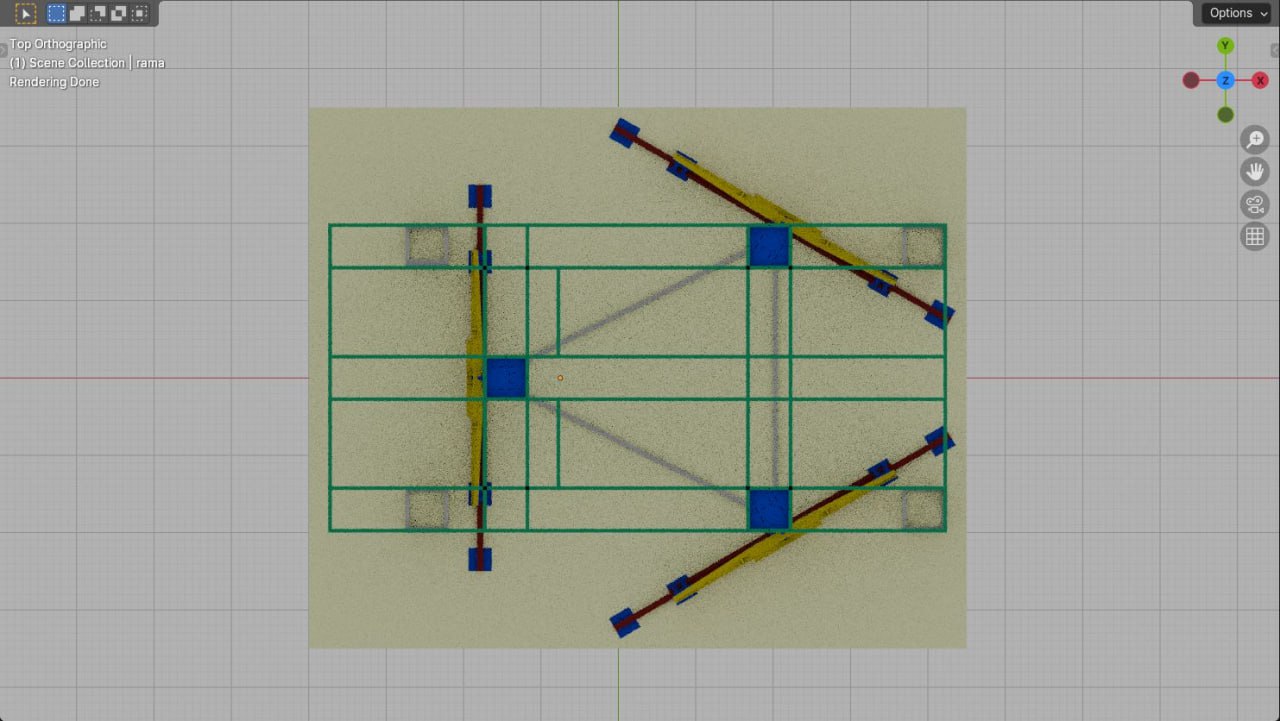

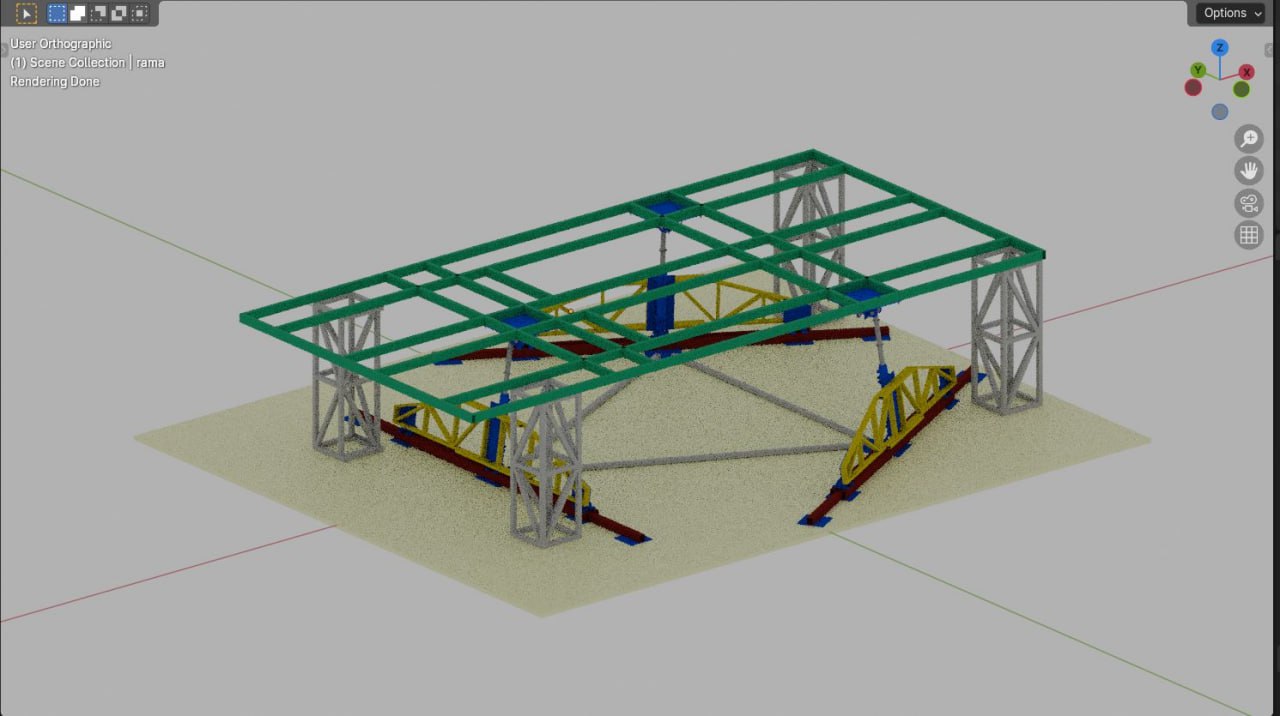

Платформа с приваренной к ней рамой гимбла устанавливается на столбиках-кубах. Затем художники на ней производят декорацию. За пару дней до съёмки команда gembals.ru привозит Большой гимбл на съёмочную площадку, собирает под платформой, после сборки приподнимает платформу, кубы ставят в страховочное положение. Декорация теперь на гимбле.
При этом мы с художниками можем параллельно работать.
Опоры гимбла необходимо крепить в пол. Если пол бетонный — команда gembals.ru крепит его на анкерах. Бывали случаи, что студии, предоставляющие павильон, не разрешают сверлить пол. В этом случае необходимо застелить пол ДСП в 3 слоя, швами в разбежку, тщательно прокручивая каждый слой ДСП.

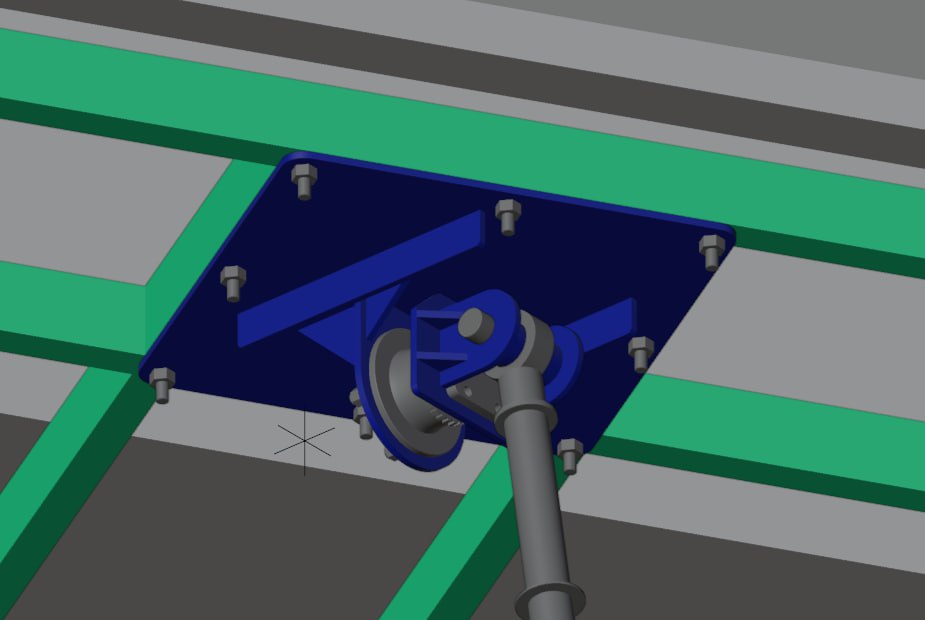

В случае, если декорация является объёмной металлоконструкцией, а суммарный вес на гимбле не привешает 3х тонн, то возможно использование рамы гимбла в качестве платформы. Раму можно нарастить до нужного габарита. В этом случае металлокаркас декорации жёстко привязывают к раме гимбла.
